ISO GPS - Schulungen


  • Tolerierung und Messung von Maß-, Form- und Lageabweichungen
  • Von der technischen Zeichnung zu Messstrategie

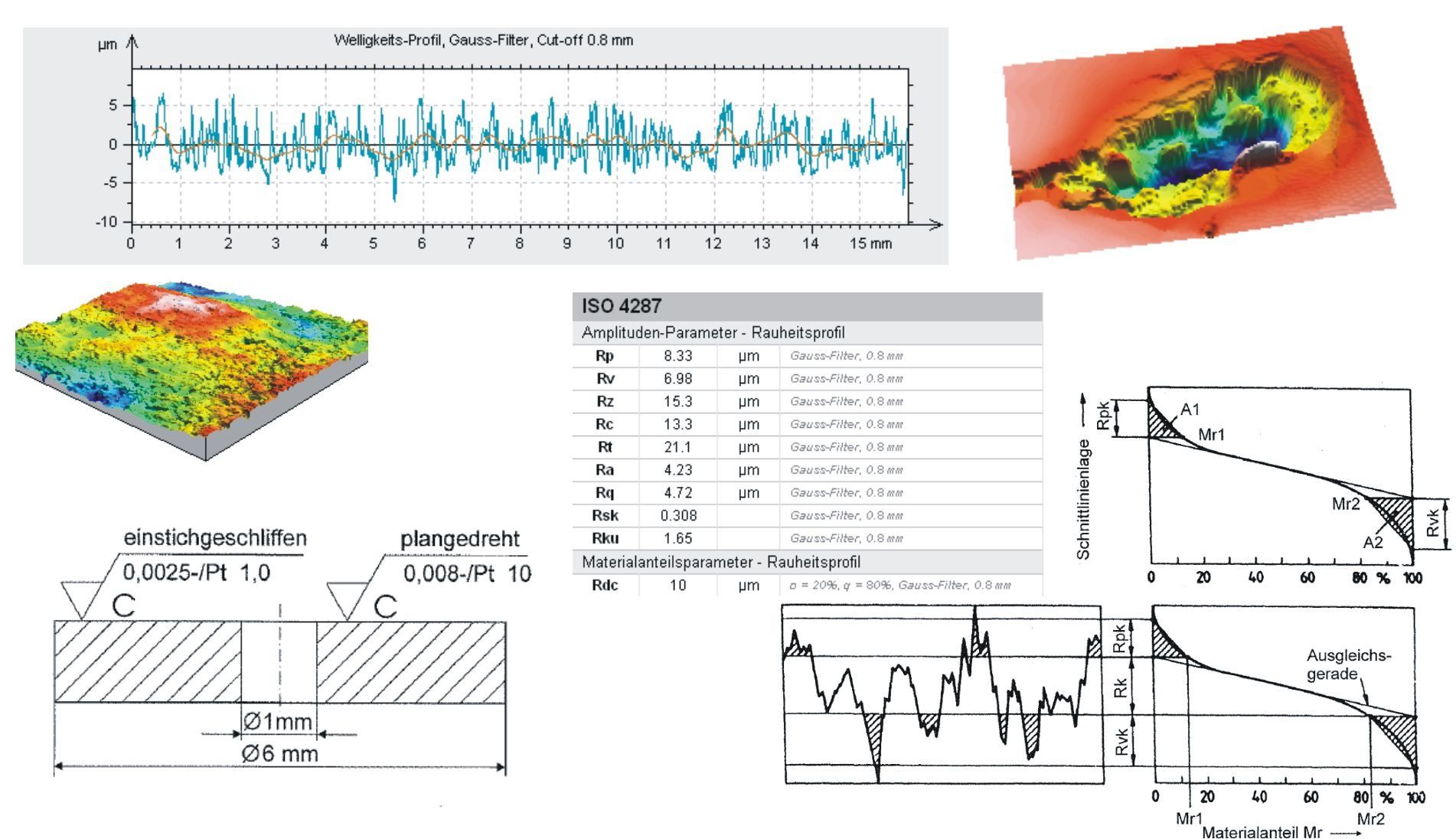

  • Tolerierung der Oberflächenrauheit
  • Tolerierung und Messung von Maß-, Form- und Lageabweichungen - Aufbauschulung
  • AUKOM Form und Lage

Maß, Form und Lage - Basis Von Zeichnung zu Messstrategie Maß, Form und Lage - Basis + Oberflächenrauheit Maß, Form und Lage - Aufbau AUKOM Form und Lage Termine Anmeldung

 Von der technischen Zeichnung zur Messstrategie  (neu)


    ISO GPS und die Konsequenzen für die Messtechnik

    ... nicht nur für Messtechniker

    Download Prospekt



    • Die richtige Interpretation ISO GPS-konformer Zeichnungen hinsichtlich messstrategischer Überlegungen
    • Grundlegende Betrachtungen bei der Auswahl der Messtechnik und Messstrategie
    • Wie kann konventionelle Messtechnik weiterhin genutzt werden? ...


    1 Einleitung  - Die Notwendigkeit der Messung


    2 Etwas (mehr) ISO GPS - Einige wichtige Aspekte des ISO GPS-Systems

     - Wer ISO 8015 nicht kennt, kann keine Zeichnung richtig lesen.
       - Die geometrische Tolerierung – Eine ständige Definierung von Toleranzzonen


      - Die Beziehungskrise - Die Aufgabe von Bezügen und Bezugssystemen

     - Position beziehen. Aber bitte richtig. - Die Interpretation von Ortstoleranzen

     - Mit Profil eine Position bekleiden. - Die Interpretation von Profiltoleranzen
       - Immer diese Abweichler
    - Die Definition der Abweichung als Messergebnis

     - Die Kunst Maß zu halten - Maßtolerierung nach ISO 14405

     - Es irrt der Mensch, solange er strebt. - Der Kardinalfehler bei der Interpretation von Modifikatoren

     - Gibst du mir so geb ich Dir - Die Maximummaterial-, Minimummaterial- und Reziprozitätsbedingung
                                                             als Gelddruckmaschine


    3 Messtechnik

     - Ein gewisses Augenmaß reicht eben doch nicht. - Was ist Messtechnik?

    - Der Body-Mass-Index sagt nichts über einen schönen Körper aus. - Die Welt der geometrischen Messtechnik

     - Nähern wir uns an. - Das Messverfahren als Näherungsverfahren

     + Vertraue nichts und Niemanden - Wie vertrauensvoll sind Messergebnisse?

     + Der Fisch stinkt immer vom Kopf her - Was uns das Ishikawa-Diagramm über das Messerbebnis verrät

    + Messergebnisse ohne Messunsicherheit sind nur Grüchte - Die Messunsicherheit und das vollständige
                                                                                                                        Messergebnis

     + Falsches Messergebnis? Oh, da habe ich mich wohl verschätzt. - Kantenmessung – manchmal ist eine Schätzung
                                                                                                                                 genauer als ein Messergebnis

     - Was ist Messstrategie?

     - Messstrategie, Messstrategie und noch mehr Messtrategien

     notwendig oder wahnsinnig? - Jede Kategorie der Messung (Messaufgabe) benötigt ihre eigene Messstrategie

     - Keine Messstrategie überlebt den ersten Kontakt mit der Wirklichkeit. - Die praktische Umsetzung der Messstrategie


    4 Spezifikation und Verifikation - sich liebende Feinde

     - Die Aufgabe der Spezifikation
       - Die Aufgabe der Verifikation
         + Nobody ist perfekt
      - Perfekte und vereinfachte Verifikation

     + Rand und Anfangsbedingungen für eine Messung - Die Ausgangsbedingen für eine vereinfachte Verifikation

    + Die offensichtlich scheinende Messstrategie scheint halt nur offensichtlich - Die technische Zeichnung sagt uns
                                                                                                                                                      nicht, wie zu messen ist

     + Alles nur KMG, oder was? - Die konsequente Anwendung von GPS und die Notwendigkeit von KMG

     + Messung ToGo - Das Handmessmittel – ausgedient oder up-to-date

    + Konventionelle Messmittel on Board - Die Anwendung konventioneller Messmittel unter Einhaltung
                                                                                  bestimmter Rand- und Anfangsbedingungen

     - Vergleichbare Messergebnisse


    5 Filterung

     - Was haben Messergebnisse mit unserem Frühstückskaffee gemeinsam? Beide sind gefiltert.
       - Alle guten Dinge sind drei.
    - Die drei wichtigsten Anwendungsbereiche der Filterung in der Messtechnik

    + Erstmal einen Durchblick verschaffen. - Trennung der verschiedenen Bestandteile der Oberflächenstruktur

     + Nichts geht über eine gute Vorbereitung. - Datenvorbehandlung bei der Messsignalerfassung

    + Warum dem Messtechniker keine Rohdaten zur Verfügung stehen - Eliminierung nicht oberflächenverursachter
                                                                                                                                              Signale, Datenvorverarbeitung bei
                                                                                                                                              hochkomplexen messtechnischen Systemen

     - Sie haben immer das erste Wort - Filterung in der Konstruktion

     - Sie haben immer das letzte Wort  - Filterung in der Messtechnik

    + Die Daten aus der Kommandozentrale - Wahl des Filters bei Vorliegen von Informationen aus der Konstruktion

    + Viel hilft viel - Wahl des Filters bei Vorliegen von Informationen aus dem vorgelagerten Fertigungsprozess

     + Nichts wissen macht nichts - Wahl des Filters bei Vorliegen keinerlei Informationen

     - Da stelle mer uns ma janz dumm - Wie funktionieren Filter?


    6 Die Koordinatenmesstechnik - Wer simmuliert hier? - Das Koordinatenmessgerät simmuliert die Realität

     - Bitte geben Sie Ihre Koordinaten durch! - Die Grundidee der Koordinatenmesstechnik

     - Was können wir erwarten? - Die Leistungsfähigkeit der Koordinatenmesstechnik heute

     - Das Knacken der Grenzen - Was bedeutet die Überschreitung des Messunsicherheitsbudgets?

     - Mit „Brille" wär´ das nicht passiert. - Die Notwendigkeit eines interdisziplinär erarbeiteten Prüfplans


    7 Die Prüfplanung - Wer hat´s erfunden?

     - "Das haben wir schon immer so gemacht." - Das Festhalten an alten Strategien und die Konsequenzen

     - Die Ratten verlassen das sinkende Schiff - Wer ist verantwortlich im „Crash-Fall"?

     - Ist Gauß schon in Rente?  - Die Anwendung der „Gauß"-Elemente und die Konsequenzen

     - Das Team macht´s - Wer übernimmt die Prüfplanung? / Wie sollte ein Prüfplanungsteam zusammengestellt sein?


    8 Die Verifikationsnorm als Grundlage und Werkzeug der Prüfplanung

    - Wenn wir alle gleich falsch messen, sind die Messergebnisse wieder vergleichbar. - Aufgabe der Verifikationsnorm

     - Jedem seine Messstrategie  - Inhalte der Verifikationsnorm

    - Vor Gericht und auf hoher See …  - Anwendungs- und Geltungsbereich der Verifikationsnorm

     - Jeder macht sein Ding - Alternative Dokumente zur Verifikationsnorm


    9 Stabile Instabilitäten - Die Assoziation in der Messtechnik

     - Warum assoziieren? - Die Zuordnung von Regelgeometrieelementen zu den Messpunkten

     - Nur keine Formfehler - Die Assoziation bei Bezügen

     - Man kann, aber mann muss nicht. - Die Assoziation bei tolerierten Geometrieelementen

     - Na, dann wollen wir mal. - Die Assoziation in der Verifikation und ihr Einfluss auf die Messstrategie


    10 Was hat das Management mit uns zu tun? - Managemententscheidungen zur Messtechnik

     - Es nicht sein kann, was nicht sein darf. - Die Qualität in das Bauteil hinein messen ist auch nicht die Lösung

     - Was keine Späne macht, darf nichts kosten. - Der sture Sparzwang bei Messtechnikinvestitionen

     - Schönmessen ist wie eine Droge.
           Sie wirkt nur kurzzeitig, aber dennoch lange nach
    . - Langzeitfolgen bei Qualitätsmängeln

     - Wie ein Unternehmen wegen einer falschen Lehre Insolvenz anmelden musste - Der Grundsatz nach Taylor
                                                                                                                                                                     und die Konsequenzen

     - Der Beinahe-Absturz des A380 von Quantas - Zusätzliche Fertigungs- und Prüfzeichnungen lohnen sich

    - Als Hobbyhandwerker kaufe ich nur noch Profiwerkzeug. Es zahlt sich aus. - In was sollten wir investieren?


    11 Messbedingungen sind nicht verhandelbar. Oder doch? - Der Prüfplan als Vertragsbestandteil

     - Ohne mich geht gar nichts. - Die technische Zeichnung als wichtigster Vertragsbestandteil in der
                                                                  Kunden-Lieferanten-Beziehung

     - Ich weiß nichts und Sie wissen gar nichts. - Der Prüfplan als Vertragsbestandteil bzw. die Notwendigkeit
                                                                                              vereinbarter Messstrategien zwischen Lieferanten und Kunden




    Dauer: 2 Tage



    Maß, Form und  Lage - Basisschulung


      Tolerierung und Messung von Maß-, Form- und Lageabweichungen

      Tolerierung und Messung von Form- und Lageabweichungen

       (Funktionsgerechte, fertigungsgerechte und prüfgerechte Tolerierung von Maß-, Form- und Lageabweichungen)


      Inhalt


      Einleitung

      • Funktions-, fertigungs- und prüfgerechte Konstruktion
      • Einteilung von Maß- und Gestaltstoleranzen und deren Ursachen
      • Kommunikation und Zusammenarbeit von Konstruktion, Fertigung und Messtechnik



      Begriffe, Normen, Grundlagen

      • Übersicht über die wesentlichen normativen Grundlagen
      • Beziehungen zwischen Geometrieelementen
      • Grundlagen der Berechnung zugeordneter Elemente
      • Definition (Achse, örtliches Maß, Paarungsmaß u.a.)


      Zeichnungseintragung

      •  Symbole und Regeln für normengerechte Notationen in der technischen Spezifikation
      • Dokumente und Inhalte der technischen Spezifikation



      Formtoleranzen

      • Geradheitstoleranz in vorgegebener Richtung (2D)
      • Geradheitstoleranz einer Achse
      • Rundheitstoleranz
      • Ebenheitstoleranz
      • Zylinderformtoleranz



      Lagetoleranzen

      • Einschränkung der Formabweichungen durch Lagetoleranzen


      Bezüge und Bezugssysteme nach ISO 5459

      • Bezugselement und Bezugsbildung
      • Einzelbezug
      • Gemeinsamer Bezug (Achse/Mittelebene)
      • Bezugssystem
      • Bezugsstellen



      Richtungstoleranzen

      • Parallelitätstoleranz (zweier Linien in einer Ebene, einer Fläche zu einer Bezugsebene, einer Linie/Achse zu einer Bezugsgeraden, einer Fläche zu einer Bezugsgeraden)
      • Rechtwinkligkeitstoleranz
      • Neigungstoleranz



      Ortstoleranzen

      • Positionstoleranz (Tolerierung durch Maßtoleranzen, Angabe von Positionstoleranzen, vollständiges und unvollständiges Bezugssystem, projizierte Toleranzzone)
      • Lochbildtolerierung
      • Koaxialitätstoleranz
      • Symmetrietoleranz



      Lauftoleranzen

      • Rundlauftoleranz
      • Planlauftoleranz
      • Lauftoleranz in vorgegebener Richtung
      • Gesamtlauftoleranz



      Profiltoleranzen

      • Toleranzangaben
      • Linienprofil
      • Flächenprofil



      Grundsätze der Geometrischen Produktspezifikation nach ISO 8015

      • 13 Grundsätze der GPS
      • Bedeutung der ISO 8015 in der Vergangenheit und heute
      • Maßnahmen bei der Abkehr von den Grundsätzen der GPS



      Schulungsunterlagen

      • Jeder Teilnehmer erhält Schulungsunterlagen in gebundener und farblich gedruckter Form.
      • Umfang:  ca. 200 Seiten
      • In den Unterlagen sind u.a. die gezeigten Folien enthalten.
      • Der Inhalt ist so aufgebaut, das die Unterlagen zum Studium, Nachlesen und als Nachschlagewerk genutzt werden können.



      Grundlage für die Schulung sind im Wesentlichen folgende Normen, die in diesem Zusammenhang u.a. mit behandelt werden:

      • DIN EN ISO 286        Geometrische Produktspezifikation - ISO-Toleranzsystem für Längenmaße
      • DIN EN ISO 1101      Geometrische Produktspezifikation – Geometrische Tolerierung Form, Richtung, Ort und Lauf
      • DIN EN ISO 1660      Geometrische Produktspezifikation-Geometrische Tolerierung Profiltolerierung
      • DIN EN ISO 2692      Geometrische Produktspezifikation - Form- und Lagetolerierung Maximum-Material-Bedingung, Minimum-Material-Bedingung, Reziprozitätsbedingung
      • DIN EN ISO 5458      Geometrische Produktspezifikation - Form- und Lagetolerierung Positionstolerierung
      • DIN EN ISO 5459      Geometrische Produktspezifikation – Geometrische Tolerierung Bezüge und Bezugssysteme
      • DIN EN ISO 8015      Geometrische Produktspezifikation – Geometrische Tolerierung – Grundlagen – Konzepte, Prinzipien und Regeln
      • DIN EN ISO 10579    Geometrische Produktspezifikation (GPS) – Bemaßung und Tolerierung – Nicht-form-stabile Teile
      • DIN EN ISO 14405-1 Geometrische Produktspez. – Dimensionelle Tolerierung: Längenmaße
      • DIN EN ISO 14405-2 Geometrische Produktspez. – Dimensionelle Tolerierung: Andere als lineare Maße


      Dauer: 2 Tage



      Maß, Form und  Lage - Basisschulung +


        Tolerierung und Messung von Maß-, Form- und Lageabweichungen

        Tolerierung und Messung von Form- und Lageabweichungen

         (Funktionsgerechte, fertigungsgerechte und prüfgerechte Tolerierung von Maß-, Form- und Lageabweichungen)


        Inhalt


        Einleitung

        • Funktions-, fertigungs- und prüfgerechte Konstruktion
        • Einteilung von Maß- und Gestaltstoleranzen und deren Ursachen
        • Kommunikation und Zusammenarbeit von Konstruktion, Fertigung und Messtechnik



        Begriffe, Normen, Grundlagen

        • Übersicht über die wesentlichen normativen Grundlagen
        • Beziehungen zwischen Geometrieelementen
        • Grundlagen der Berechnung zugeordneter Elemente
        • Definition (Achse, örtliches Maß, Paarungsmaß u.a.)


        Zeichnungseintragung

        •  Symbole und Regeln für normengerechte Notationen in der technischen Spezifikation
        • Dokumente und Inhalte der technischen Spezifikation



        Formtoleranzen

        • Geradheitstoleranz in vorgegebener Richtung (2D)
        • Geradheitstoleranz einer Achse
        • Rundheitstoleranz
        • Ebenheitstoleranz
        • Zylinderformtoleranz



        Lagetoleranzen

        • Einschränkung der Formabweichungen durch Lagetoleranzen


        Bezüge und Bezugssysteme nach ISO 5459

        • Bezugselement und Bezugsbildung
        • Einzelbezug
        • Gemeinsamer Bezug (Achse/Mittelebene)
        • Bezugssystem
        • Bezugsstellen



        Richtungstoleranzen

        • Parallelitätstoleranz (zweier Linien in einer Ebene, einer Fläche zu einer Bezugsebene, einer Linie/Achse zu einer Bezugsgeraden, einer Fläche zu einer Bezugsgeraden)
        • Rechtwinkligkeitstoleranz
        • Neigungstoleranz



        Ortstoleranzen

        • Positionstoleranz (Tolerierung durch Maßtoleranzen, Angabe von Positionstoleranzen, vollständiges und unvollständiges Bezugssystem, projizierte Toleranzzone)
        • Lochbildtolerierung
        • Koaxialitätstoleranz
        • Symmetrietoleranz



        Lauftoleranzen

        • Rundlauftoleranz
        • Planlauftoleranz
        • Lauftoleranz in vorgegebener Richtung
        • Gesamtlauftoleranz



        Profiltoleranzen

        • Toleranzangaben
        • Linienprofil
        • Flächenprofil



        Grundsätze der Geometrischen Produktspezifikation nach ISO 8015

        • 13 Grundsätze der GPS
        • Bedeutung der ISO 8015 in der Vergangenheit und heute
        • Maßnahmen bei der Abkehr von den Grundsätzen der GPS



        Tolerierungsgrundsätze

        • Maßdefinitionen
        • Zusammenhang zwischen Maß-, Form- und Lagetoleranzen
        • Unabhängigkeitsprinzip
        • Hüllbedingung
        • Tolerierung nicht-formstabiler Teile



        Maßtolerierung nach ISO 14405

        • Größenmaßtolerierung nach ISO14405 Teil1
        • Bedeutung und Anwendung von Modifizierern
        • Abstandmaßtolerierung


        Toleranzerweiterung durch nicht ausgenutzte Maß- bzw. Form- und Lagetoleranzen

        • Maximum-Material-Bedingung
        • Minimum-Material-Bedingung
        • Reziprozitätsbedingung


        Workshop*

        • Vorstellung praxisorientierter Tolerierungsbeispiele
        • Erarbeitung einer normgerechten, funktionsorientierten Bauteiltolerierung am Beispiel eines Welle-Lager-Systems
        • Bearbeitung und Diskussion von Kundenzeichnungen/-beispielen



        Schulungsunterlagen

        • Jeder Teilnehmer erhält Schulungsunterlagen in gebundener und farblich gedruckter Form.
        • Umfang:  ca. 200 Seiten
        • In den Unterlagen sind u.a. die gezeigten Folien enthalten.
        • Der Inhalt ist so aufgebaut, das die Unterlagen zum Studium, Nachlesen und als Nachschlagewerk genutzt werden können.



        Grundlage für die Schulung sind im Wesentlichen folgende Normen, die in diesem Zusammenhang u.a. mit behandelt werden:

        • DIN EN ISO 286        Geometrische Produktspezifikation - ISO-Toleranzsystem für Längenmaße
        • DIN EN ISO 1101      Geometrische Produktspezifikation – Geometrische Tolerierung Form, Richtung, Ort und Lauf
        • DIN EN ISO 1660      Geometrische Produktspezifikation-Geometrische Tolerierung Profiltolerierung
        • DIN EN ISO 2692      Geometrische Produktspezifikation - Form- und Lagetolerierung Maximum-Material-Bedingung, Minimum-Material-Bedingung, Reziprozitätsbedingung
        • DIN EN ISO 5458      Geometrische Produktspezifikation - Form- und Lagetolerierung Positionstolerierung
        • DIN EN ISO 5459      Geometrische Produktspezifikation – Geometrische Tolerierung Bezüge und Bezugssysteme
        • DIN EN ISO 8015      Geometrische Produktspezifikation – Geometrische Tolerierung – Grundlagen – Konzepte, Prinzipien und Regeln
        • DIN EN ISO 10579    Geometrische Produktspezifikation (GPS) – Bemaßung und Tolerierung – Nicht-form-stabile Teile
        • DIN EN ISO 14405-1 Geometrische Produktspez. – Dimensionelle Tolerierung: Längenmaße
        • DIN EN ISO 14405-2 Geometrische Produktspez. – Dimensionelle Tolerierung: Andere als lineare Maße



        *) Umfang und Inhalt des Workshops werden entsprechend den inhaltlichen und zeitlichen Erfordernissen, Möglichkeiten und Wünschen des Kunden gestaltet.


        Dauer: 3 Tage



        Oberflächenrauheit


          Tolerierung und Messung der Oberflächenrauheit

          Tolerierung und Messung der Oberflächenrauheit

          Inhalte,

          u.a. gemäß alter und neuer Rauheitsprofilnorm (ISO 21920)


          Einleitung

          • Grundlagen,
          • Definitionen, Begriffe


          Oberflächenparameter

          • 2D-Oberflächenparameter, Kennfunktionen
          • Rauheitsparameter
          • Welligkeitsparameter
          • Horizontalparameter
          • Zusammengesetzte Parameter
          • Statistische Parameter
          • Dreidimensionale Analyse der Oberflächenmikrotopografie
          • 3D-Oberflächenparameter, Kennfunktionen
          • Funktionsorientierte Sonderkenngrößen
          • Drall
          • Dominante Welligkeit


          Filterung

          • Gaußfilter
          • Analoge Filter
          • Splinefilter
          • Robuste Filter
          • Morphologische Filter
          • Sonderfilter


          Zeichnungseintragung

          • Festlegungen gemäß DIN EN ISO 1302 und ISO 21920
          • Sonderfestlegungen nach VDA


          Oberflächenmessverfahren

          • 2D-Messverfahren
          • 3D-Messverfahren


          Weiterführende Themen

          • Zusammenhang Rauheit und Maßtoleranz
          • Messstrategien
          • Messunsicherheit
          • Kalibrierung


          Dauer: 2 Tage

          Maß, Form und Lage - Aufbauschulung


            Tolerierung und Messung von Maß-, Form- und Lageabweichungen

            Inhalte:



            Spezifikation und Verifikation

            • Aufgaben der technischen Zeichnung
            • Aufgaben der Prüfplanung
            • Einflüsse der Messstrategien
            • Die 5 Ziele der Messung (Verifikation)
            • Messverfahren als Näherungsverfahren zur Abbildung der realen Geometrie



            ISO 1101 Filterung

            • Filtereintragungen im Toleranzindikator als Spezifikationsmethode
            • Filter-Defaultfestlegungen in der Zeichnung
            • Filterarten und ihr Nutzen
            • Praktische Applikationsbeispiele zur Filternutzung



            ISO 5459 Bezüge

            • Gemeinsame Bezüge und Bezugssysteme funktionsorientiert spezifizieren und richtig interpretieren
            • Anwendung neuer Modifikatoren bei der Spezifikation von Bezügen
            • Praxisbeispiele mit komplexen Bezugssystemen
            • Einfluss der Bezüge auf die Messstrategien



            ISO 1660 Profiltolerierung

            • Profiltolerierung zur Einschränkung von Form-, Lage- und Maßabweichungen in Kombination
            • Asymmetrische Tolerierung mit spezifischem Versatz der Toleranzzone (UZ)
            • Unspezifischer Versatz der Toleranzzone (OZ)
            • Nutzung der kombinierten Toleranzzone CZ und der separaten Toleranzzone SZ
            • Bedeutung und Anwendung des vereinigten Geometrieelementes UF
            • Praktische Applikationsbeispiele zur Profiltolerierung
            • Einfluss der Profiltoleranzen auf die Messstrategien



            ISO 5458 Positionstoleranzen

            • Komplexe Lochbild- und Mustertolerierung
            • Anwendung der Positionstolerierung zur funktionsorientierten Spezifizierung von Abstandsmaßen, Lage- und Formabweichungen
            • Praktische Applikationsbeispiele zur Positionstolerierung
            • Einfluss der Positionstoleranzen auf die Messstrategien



            ISO 14405 Maßtoleranzen

            • Anwendung und Nutzen von speziellen Modifikatoren nach ISO 14405-1
            • Einfluss der Anwendung von Modifikatoren auf die Messstrategien



            ISO 2692 Maximum-, Minimum-Materialbedingung, Reziprozitätsbedingung

            • Erzeugung von Toleranzbudgets
            • Neuerungen in ISO 2692
            • Praktische Applikationsbeispiele zur Maximum-, Minimum-Materialbedingung, Reziprozitätsbedingung
            • Einfluss auf die Messstrategien



             Allgemeintoleranzen

            • Ziele und Notwendigkeiten
            • Die richtige Anwendung von Allgemeintoleranzen
            • Die verschiedenen Allgemeintoleranznormen
            • Einfluss der Allgemeintoleranzen auf die Messstrategien



            Workshop

            • Diskussion von kundenspezifischen Praxisbeispielen
            • Spezifikationsbeispiel eines Bauteils mit der GPS-Toolbox
            • Diskussion von Verifikationsmöglichkeiten



            Hinweis

            Das Vertiefungsseminar ist vorzugsweise für Teilnehmer zu empfehlen, die bereits ein GPS- oder Form- und Lageseminar besucht haben.


            Dauer: 2 Tage

            AUKOM Form und Lage


              Tolerierung und Messung von Maß-, Form- und Lageabweichungen

              Die Schulungen erfolgen in Zusammenarbeit mit der Firma
              Carl Zeiss IMT Akademie

              Inhalt


              1   Einführung und Grundsätze des ISO Systems der geometrischen Produktspezifikation (GPS System) und ASME Y 14.

              • Einführung
              • Grundsätze des ISO Systems der geometrischen Produktspezifikation (GPS System) und ASME Y 14.5


              2   Funktion, Spezifikation, Verifikation, Begriffe

              • Funktion – Spezifikation
              • Toleranzzonen
              • Partitionierung, Extraktion (Erfassung), Filterung, Assoziation (Zuordnung)
              • Integrales und abgeleitetes Geometrieelement
              • Spezifikation – Verifikation


              3   Formtolerierung

              • Geradheit einer Linie auf einer Fläche, Geradheit einer Mittellinie
              • Ebenheit
              • Rundheit
              • Zylindrizität


              4   Maß- und Winkeltolerierung

              • Größenmaßelemente
              • Größenmaße und Formabweichungen
              • Spezifikation von Maßen – ISO
              • Unabhängigkeitsprinzip
              • Lokale Maße
              • Hüllbedingung
              • Zusätzliche Modifikatoren
              • Spezifikation von Maßen – ASME
              • Hüllprinzip – Rule #1
              • Lokales Maß und unabhängiges Paarungsmaß
              • Unabhängigkeitsbedingung
              • Unabhängiges und bezogenes Paarungsmaß
              • Zusammenfassung und Beispiele
              • Winkel


              5   Bezüge und Bezugssysteme

              • Notwendigkeit von Bezügen
              • Freiheitsgrade
              • Einzelbezug
              • Gemeinsamer Bezug
              • Bezugssystem


              6   Tolerierung von Richtung, Ort und Lauf

              • Tolerierung von Richtung und Ort bei integralen Geometrieelementen
              • Tolerierung von Lauf bei integralen Geometrieelementen
              • Tolerierung von Richtung und Ort bei abgeleiteten Geometrieelementen (Mittellinie / Achse, Mittelfläche / Mittelebene)
              • Tolerierung von Lauf bei integralen Geometrieelementen


              7   Profiltolerierung

              • Definitionen
              • Zeichnungseintragungen
              • Beispiele
              • Ortstolerierung bei integralen Geometrieelementen


              8   Maximum-Material-Bedingung

              • Grundlagen
              • Maximum-Material-Bedingung (ISO/ASME)
              • Tolerierung von Form- und Richtungsabweichungen
              • Tolerierung von Positionsabweichungen
              • Weitere Beispiele


              9   Minimum-Material-Bedingung und Reziprozitätsbedingung (ISO)

              • Funktioneller Hintergrund und Symbole
              • Beispiele
              • Reziprozitätsbedingung (ISO) und ASME-Äquivalent


              10  Verifikation

              • Überblick über bestehende Default-Regeln
              • Regeln für die Zuordnung (Assoziation)
              • MMR/MMC


              11  GPS 8 Punkte Tolerierung


              12  Beispiele, Standards, Symbole


              Dauer: 3 Tage

              Termine Gruppenschulung

              im Schulungszentrum Chemnitz

              Von der technischen Zeichnung zur Messstrategie





              Tolerierung und Messung von Maß-, Form- und Lageabweichungen - Basis +





              Tolerierung und Messung Oberflächenrauheit




              Tolerierung und Messung von Maß-, Form- und Lageabweichungen - Aufbau

              03. - 04. Juli 2025

              11. - 12. Dezember 2025




              26. - 28. Februar 2025








              27. - 28. Mai 2025




              24. - 25. April 2025

              22. - 23. Mai 2025

              Anfrage/Anmeldung Schulung GPS

              Anfrage/Anmeldung Schulung ISO GPS

              • Gruppenschulung:  feste Termine, 794,-€/Teilnehmer
              • Inhouse-Schulung:  Angebot und Termin auf Anfrage
              • VIA-WEB:                   Angebot und Termin auf Anfrage
              AGB herunterladen
              Share by:
